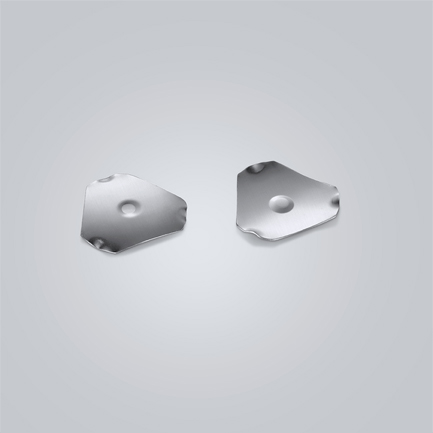

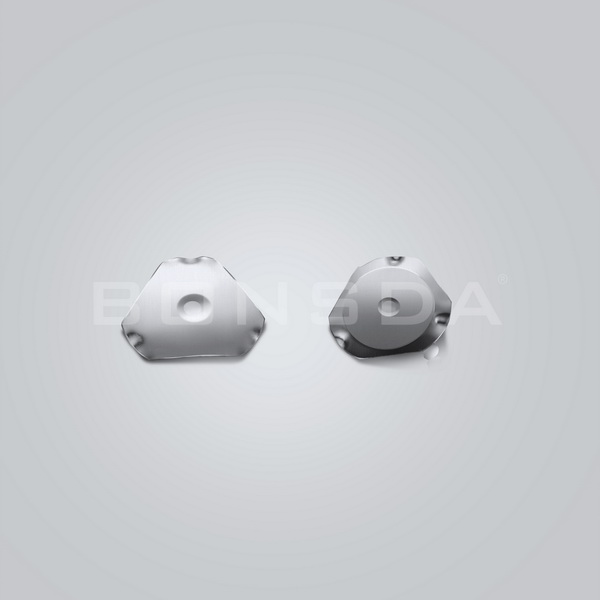

SD-Q7D30-4D-DN

三角形金属dome片带4触点直径7mm SUS301不锈钢镀镍力度300g

型号:SD-Q7D30-4D-DN

形状:三角形弹片

规格:7mm

力度:300g

寿命:≥50万次

表面工艺:镀镍

定制:可加工定制

PCB设计图 申请样品

SD-Q7D30-4D-DN

产品概述

一、产品工作原理:
薄膜按键上的金属弹片位于PCB板上的导电部位(大部分位于线路板上的金手指上方),当受到按压时,弹片的中 心点下凹,接触到PCB上的线路,从而形成回路,电流通过,整个产品就得以正常工作。金属弹片(锅仔片),英 文metal dome,采用不锈钢制成,是开关上的一个重要组成部分,借助于金属弹片的的导通性,在操作者和产品 之间起到一个优质的开关的作用。
同时,利用锅仔片的稳定的回弹力(按下后自动回位),和超长的寿命给操作 者提供优质的触觉反馈。弹片主要用于印刷线路板等硬性板的薄膜开关中。我们可以根据客人的要求制作不规格 的薄膜按键导电膜(薄膜开关)。事实上,这类产品都是根据客人的图纸或要求来做的,并没有所谓全部规格都有的标准件或 库存货等。
弹片按键的性能稳定同时和机器本身结构是有一定的影响,锅仔按键和机器的结构性能有相辅相成的作用。



二、产品的结构分类:
(1)单层结构
这是始初的最简单的结构,金属弹片位于Mylar胶(一层带胶的PET)的下方,有通气孔以保证基本的手感与使用。
(2)双层结构
与单层导电膜不同的是,它多了一层Spacer (隔片),弹片更好地贴与Mylar胶之上,并与线路板保持良好的接 触,拥有更好的手感(有些类似于薄膜开关的‘鼓包’)另外,双层结构导电膜上的通气槽能更有效的防止PET层 被弹片的披锋毛刺等所划伤,同时也能阻止灰尘进入PET层。



三、材质说明:
材料:不锈钢SUS301/SUS304
表面处理:镀金、镀银、镀镍、不锈钢。
产品形状:三角形、圆形、十字形、椭圆形、异形等。(可来图来样开模定制)
产品规格:直径2.4mm--16mm,荷重50g--1000g(误差: +/- 10 g)
产品特点:接触电阻低、抗氧化耐磨损、高寿命、安装简单。
环保要求:符合Rohs要求 工作寿命: 50W-100W/次
SUS301以及电镀阻值分别为:不锈钢/镀镍阻值<1000毫欧,镀银阻值<100毫欧,镀金阻值<100毫欧
金属弹耐电压:0.1-50VDC,耐电流:0.005-100mADC



四、应用范围:
锅仔片,锅仔贴纸广泛应用在医疗设备相关产品,楼宇系统门禁设备,对讲机设备,灯饰遥控器,智能保险柜,汽车遥控器,电动车遥控按键,圣诞树LED灯控开关,,无线蓝牙耳机,行车记录仪,电子称,温度计,扫地机等相关产品。



其他型状

更多规格
规格 直径 高度 力度 行程 点状 寿命 规格
SD-M5D18-1.5H 5mm±0.05 0.38mm±0.04 180g±20 0.30mm±0.04 4D 30-50万(弹片裸测) 规格
SD-M5D35-4D-W 5mm±0.05 0.35mm±0.04 350g±20 0.26mm±0.04 4D 30-50万次(裸测) 规格
SD-M6D20-4D-W 6mm±0.05 0.42mm±0.05 200g±20 0.34mm±0.04 4D 30-50万次(裸测) 规格
SD-M6D30-1.5H 6mm±0.05 0.42mm±0.04 300g±30 0.34mm±0.04 4D 30-50万(裸测) 规格
SD-M6D30-3.0H 6mm±0.05 0.45mm±0.04 300g±20 0.35mm±0.04 4D 30-50万次(裸测) 规格
SD-Q7D30-4D-DN 7mm±0.05 0.49mm±0.05 300g±30 0.41mm±0.05 4D ≥30万次 规格
SD-M8D35-4D 8mm±0.05 0.5mm±0.05 350g±30 0.42±0.04 4D ≥30万次 规格
SD-M9D35-DN 9mm±0.05 0.56mm±0.05 350g±30 0.48mm±0.05 4D ≥30万次 规格
SD-M10D25-3.0H 10mm±0.05 0.52mm±0.05 250g±30 0.41mm±0.05 4D ≥30万次 规格

*可左右滑动表格查看全部参数
