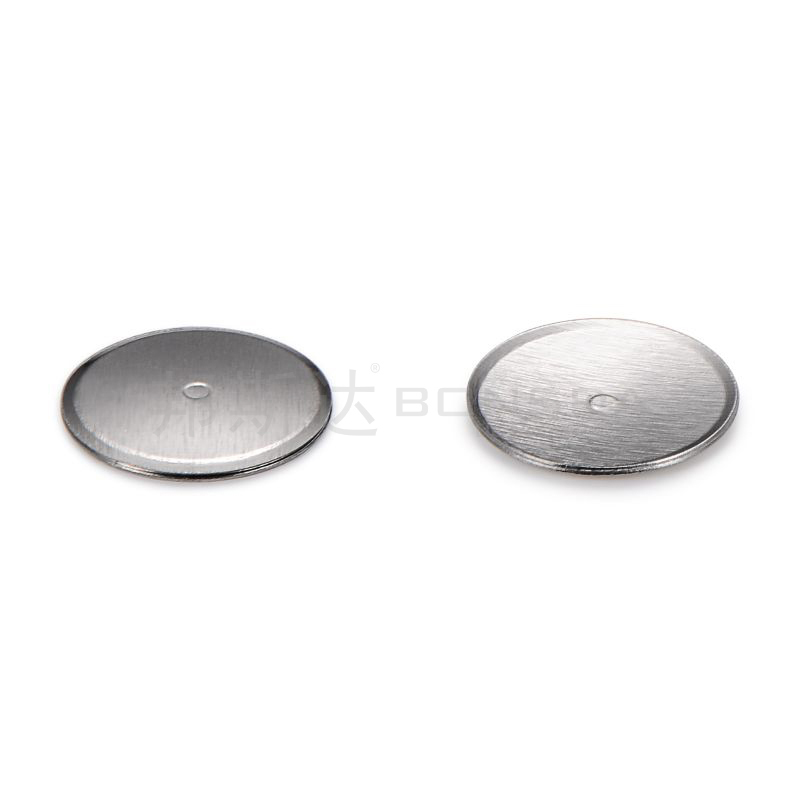

圆形3mm 3.5mm 镀镍带1触点防尘锅仔片

圆形3mm 3.5mm 镀镍锅仔片应用于智能手机、数码相机、无绳电话、 电子词典、健康医疗等各种遥控器。

型号:SD-X3C18-1D-DN

形状:圆形

规格:Φ3mm Φ3.5mm Φ4mm

力度:100gf 130gf 160gf 180gf

寿命:100000(cycles)

表面工艺:Nickel plating

定制:可加工定制

PCB设计图 申请样品

圆形3mm 3.5mm 镀镍带1触点防尘锅仔片

产品概述

键盘按键”圆形锅仔片是需要长寿命或密封接口的键盘排列。这些弹片开关通过听觉和触觉咔嗒声提供正反馈。“键盘”圆形弹片由镀镍不锈钢制成,可提供非常可靠的用户界面(超过 50-100 万次循环)。“键盘”圆顶可以直接放置在PCB上,这将节省组装成本并提高可靠性。也可以提供散装或卷带形式,用于自动装配和放置装配应用。键盘”圆形锅仔片顶设计用于放置在 PCB 上,而不是焊接。锅仔片通过使用“键盘”粘性垫片固定到位,如果顶部密封表面的底部有粘合剂,则有助于将圆顶保持在正确的位置。需要在至少两个圆顶之间或通过 PCB 进行通风才能正常使用开关。

其他型状

更多规格
规格 直径 高度 力度 行程 点状 寿命 规格
SD-X3C10-1D-DN 3.00+0.00 /-0.05mm 0.16±0.03mm 100±20gf 0.11±0.03mm 1 dimple 300000cycles) 规格
SD-X3C13-1D-DN 3.00+0.00 /-0.05mm 0.17±0.03mm 130±20gf 0.12±0.03mm 1 dimple 300000cycles) 规格
SD-X3C16-1D-DN 3.00+0.00 /-0.05mm 0.18±0.03mm 160±20gf 0.13±0.03mm 1 dimple 300000cycles) 规格
SD-X3C18-1D-DN 3.00+0.00 /-0.05mm 0.19±0.03mm 180±20gf 0.14±0.03mm 1 dimple 300000cycles) 规格
SD-X3C20-1D-DN 3.00+0.00 /-0.05mm 0.20±0.03mm 200±20gf 0.15±0.03mm 1 dimple 300000cycles) 规格
SD-X3.5C10-1D-DN 3.50 +0.00 /-0.05mm 0.18±0.03mm 100±20gf 0.13±0.03mm 1 dimple t300000cycles) 规格
SD-X3.5C13-1D-DN 3.50 +0.00 /-0.05mm 0.19±0.03mm 130±20gf 0.14±0.03mm 1 dimple t300000cycles) 规格
SD-X3.5C16-1D-DN 3.50 +0.00 /-0.05mm 0.20±0.03mm 160±20gf 0.15±0.03mm 1 dimple t300000cycles) 规格
SD-X3.5C18-1D-DN 3.50 +0.00 /-0.05mm 0.21±0.03mm 180±20gf 0.16±0.03mm 1 dimple t300000cycles) 规格
SD-X3.5C20-1D-DN 3.50 +0.00 /-0.05mm 0.22±0.03mm 200±20gf 0.17±0.03mm 1 dimple t300000cycles) 规格

*可左右滑动表格查看全部参数
