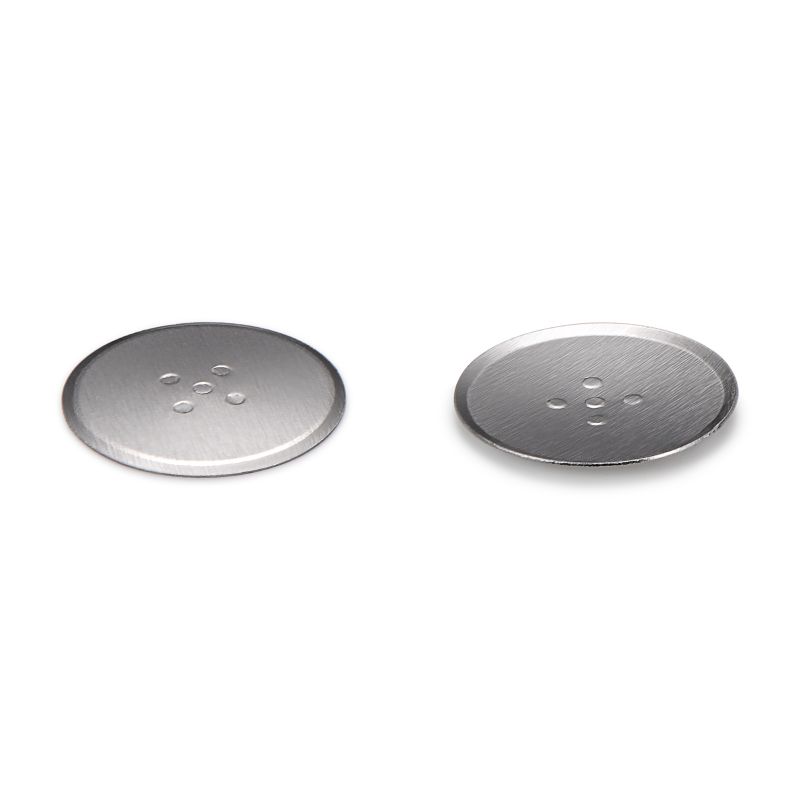

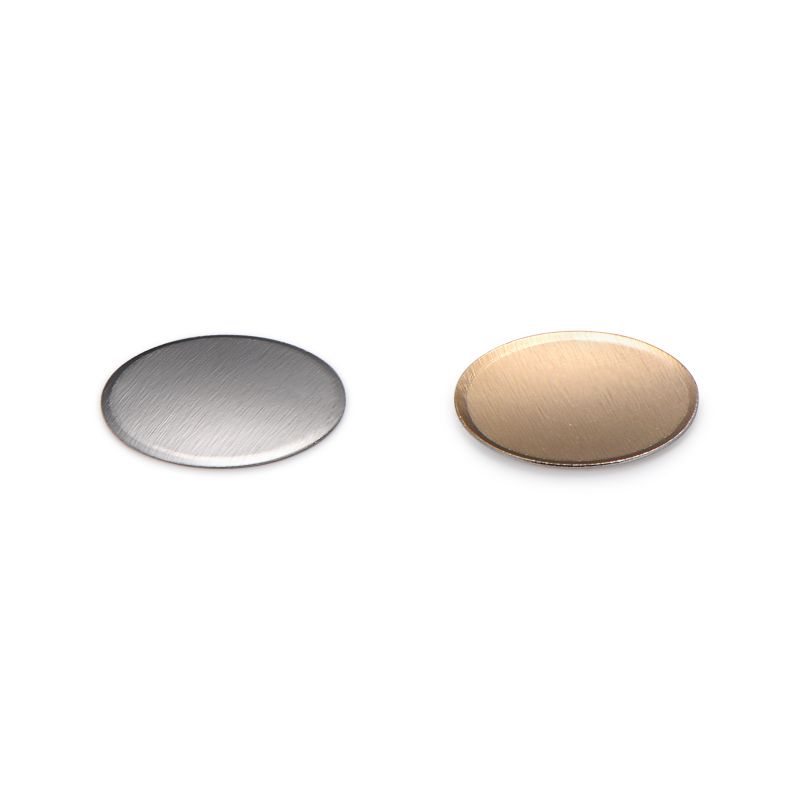

圆形4mm镀金无点锅仔片 圆形4.5mm镀镍带5触点金属弹片

圆形4mm镀金无点锅仔片 圆形4.5mm镀镍带5触点金属弹片应用于智能手机、数码相机、无绳电话、 电子词典、健康医疗等各种遥控器.

型号:SD-X4C10-W-DJ

形状:圆形

规格: Φ4mm

力度:100gf 130gf 160gf 180gf 180gf 200gf 220gf

寿命:300000(cycles)

表面工艺:Gold-plated

定制:可加工定制

PCB设计图 申请样品

圆形4mm镀金无点锅仔片 圆形4.5mm镀镍带5触点金属弹片

产品概述

键盘按键”圆形锅仔片是需要长寿命或密封接口的键盘排列。这些弹片开关通过听觉和触觉咔嗒声提供正反馈。“键盘”圆形弹片由镀镍不锈钢制成,可提供非常可靠的用户界面(超过 50-100 万次循环)。“键盘”圆顶可以直接放置在PCB上,这将节省组装成本并提高可靠性。也可以提供散装或卷带形式,用于自动装配和放置装配应用。键盘”圆形锅仔片顶设计用于放置在 PCB 上,而不是焊接。锅仔片通过使用“键盘”粘性垫片固定到位,如果顶部密封表面的底部有粘合剂,则有助于将圆顶保持在正确的位置。需要在至少两个圆顶之间或通过 PCB 进行通风才能正常使用开关。

其他型状

更多规格
规格 直径 高度 力度 行程 点状 寿命 规格
SD-X4C10-W-DJ 3.95±0.05mm 0.20±0.03mm 100±10gf 0.14±0.03mm 0 dimples 500000(cycles) 规格
SD-X4C13-W-DJ 3.95±0.05mm 0.21±0.03mmt 130±20gf 0.15±0.03mm 0 dimples 500000(cycles) 规格
SD-X4C16-W-DJ 3.95±0.05mm 0.22±0.03mmt 160±20gf 0.16±0.03mm 0 dimples 500000(cycles) 规格
SD-X4C18-W-DJ 3.95±0.05mm 0.23±0.03mmt 180±20gf 0.17±0.03mm 0 dimples 500000(cycles) 规格
SD-X4C20-W-DJ 3.95±0.05mm 0.24±0.03mmt 200±20gf 0.18±0.03mm 0 dimples 500000(cycles) 规格
SD-X4C22-W-DJ 3.95±0.05mm 0.25±0.03mmt 220±25gf 0.19±0.03mm 0 dimples 500000(cycles) 规格

*可左右滑动表格查看全部参数
